본 글은 본인이 여러 시도를 하며 익힌 것이라 완벽하지 않음.
1. Routing 룰 수정

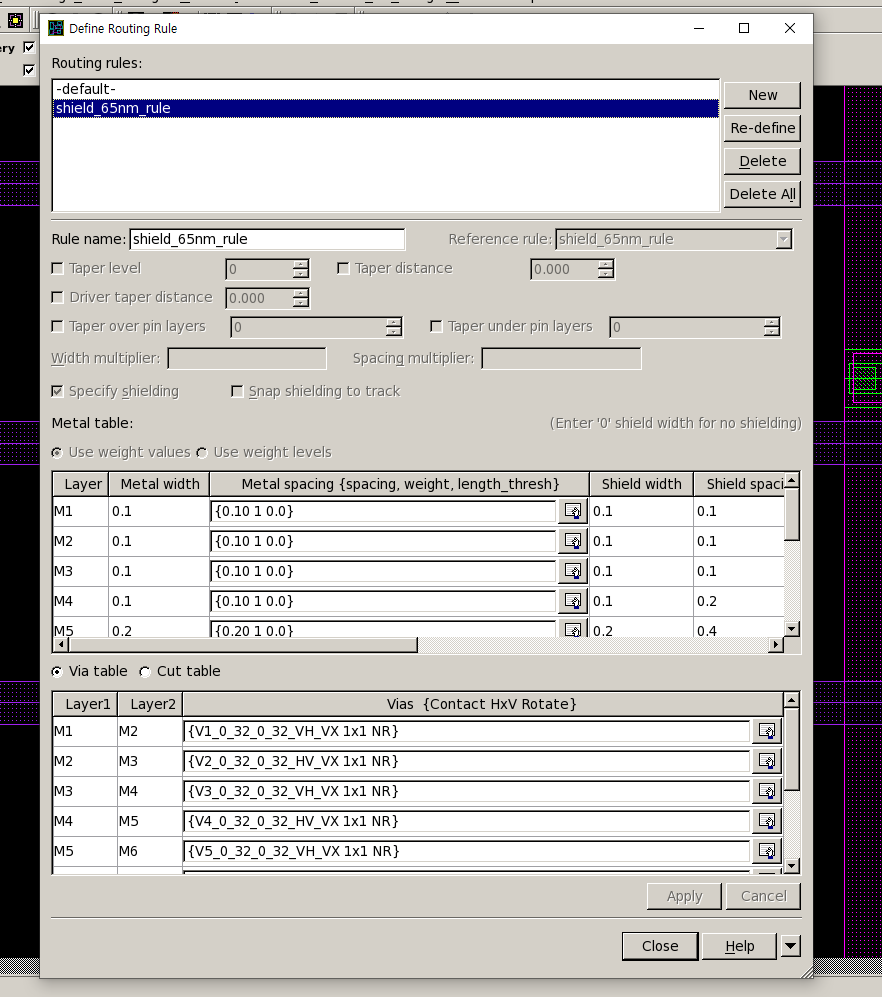

Route -> set up -> define Routing rule (이때 모든 쉴드 디자인 룰이 해제됨 )
new 또는 이미 존재하는 룰을 수정할 경우 Re-define을 누르고 원하는 값으로 수정한다.
수정이 완료되면 Apply후 Close 수정시 클럭들의 Rule 설정이 해제되므로 다시 설정해 주어야 한다. ( 주의 )
Set Net Routing Rule을 통해 한번에 설정 가능
2. Shield 만드는법
Route -> Create Shield
원하는 옵션 선택후 Ok 또는 Apply 제일 상단 모드를 이용하면 좋음
